      Ulusal standart GB/T 1094.3-2017'e göre, güç transformatörleri için hat ucu AC dayanım gerilimi testinin (LTAC) temel amacı, yüksek gerilim sargısının toprağa karşı AC dayanım gücünü değerlendirmektir ve sargılar arası yalıtım ile fazlar arası yalıtımın değerlendirilmesi görevini üstlenmez.

Yıldırım tam dalga (LI) ve anahtarlama darbe (SI) testleri gibi yalıtım testleriyle karşılaştırıldığında, bu yalıtım testinin uzun süresi (genellikle 50Hz transformatörler için 30 saniye ve 60Hz transformatörler için 36 saniye), yüksek gerilim sargısının başlangıç ucu, yüksek gerilim bağlantılarının başlangıç ucundan kelepçelere, kaldırma yatağına ve yağ tankına kadar olan topraklama metal bileşenlerinin ana yalıtım gücünü değerlendirmede en katı test haline getirir. Çok sayıda yalıtım delinme vakası, birçok güç transformatörünün yıldırım tam dalga (LI) ve anahtarlama darbe (SI) testlerini geçebilirken, genellikle hat ucu AC dayanım gerilimi (LTAC) testi sırasında delinme yaşadığını ve delinmenin genellikle son saniyelerde meydana geldiğini göstermektedir. Bu, ana yalıtım değerlendirmesinde test süresinin kritik önemini ve LTAC testinin ana yalıtım performansını değerlendirmedeki katı doğasını açıkça vurgulamaktadır.

Bu nedenle, transformatör tasarım mühendislerinin, tasarım aşamasında hat ucu AC dayanım gerilimi testi (LTAC) sırasında sargı potansiyel dağılımını doğru bir şekilde hesaplamaları esastır. Bu, bilimsel olarak sağlam bir ana yalıtım tasarımı uygulamalarını ve baştan yeterli marj sağlamalarını mümkün kılar.

Güç transformatörlerinin hat ucu AC dayanım gerilimi testi (LTAC), yeni ulusal standart GB/T 1094.3-2017'ye eklenen yeni bir yüksek gerilim yalıtım testi maddesidir. Eski ulusal standart GB/T 1094.3-2003'teki kısa süreli indüklenmiş dayanım gerilimi testinden (ACSD) türetilmiştir. LTAC testi ile ilgili düzenlemeler aşağıdaki gibidir:

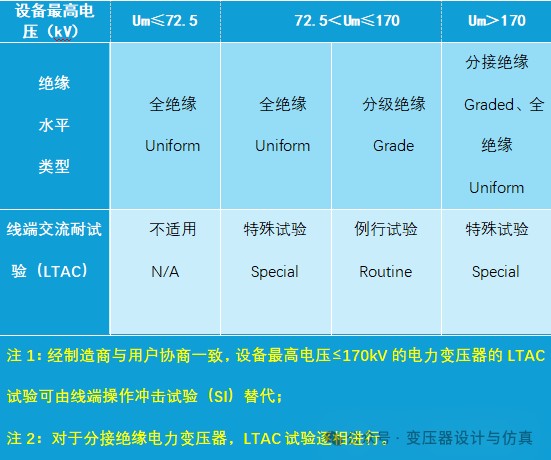

Standart, güç transformatörleri için LTAC (Hat Ucu AC Dayanım Testi) hakkında aşağıdaki yorumu sağlar:

1. Um≤72.5kV olan güç transformatörleri tam yalıtımlıdır ve başlangıçtaki yüksek gerilim sargısının ve yüksek gerilim bağlantısının toprağa karşı ana yalıtım gücü, harici dayanım gerilimi testi (AV) ile tam olarak değerlendirilebilir ve ayrıca LTAC testi yapılmasına gerek yoktur;

2. 72.5 kV ile 170 kV arasında derecelendirilmiş güç transformatörleri için, tam yalıtımlıysa, yüksek gerilim sargısı ile yüksek gerilim bağlantısının toprak terminali arasındaki ana yalıtım gücü, harici dayanım gerilimi testi (AV) ile doğrulanabilir. Ancak, LTAC testi özel bir test olarak sınıflandırılır, yani normal koşullar altında genellikle gerekli değildir, ancak kullanıcı tarafından zorunlu kılınırsa yapılmalıdır. Kademeli yalıtıma sahip transformatörler için LTAC testi rutin bir test olarak belirlenir ve her fabrika denetimi sırasında yapılmalıdır. Ancak, kullanıcı kabul ederse, hat ucu operasyonel darbe testi (SI) ile değiştirilebilir.

3. Um>170V olan güç transformatörleri için, tam yalıtımlı veya kademeli yalıtımlı olsun, LTAC testi özel bir test olarak belirlenir. Bu, normal koşullar altında genellikle gerekli olmadığı, ancak kullanıcı tarafından zorunlu kılındığında yapılması gerektiği anlamına gelir. Hat Ucu Operasyonel Darbe Testi (SI) ile değiştirilemez.

   Pratikte, tam yalıtımlı güç transformatörleri için, yüksek gerilim sargısı ile yüksek gerilim bağlantısının toprak terminali arasındaki ana yalıtım gücü, rutin 1 dakikalık harici dayanım gerilimi testi (AV) ile katı bir şekilde değerlendirilebildiğinden, voltaj seviyesine bakılmaksızın hat ucu AC dayanım gerilimi testi (LTAC) yapılmaz.

Pratikte, tam yalıtımlı güç transformatörleri için, yüksek gerilim sargısı ile yüksek gerilim bağlantısının toprak terminali arasındaki ana yalıtım gücü, rutin 1 dakikalık harici dayanım gerilimi testi (AV) ile katı bir şekilde değerlendirilebildiğinden, voltaj seviyesine bakılmaksızın hat ucu AC dayanım gerilimi testi (LTAC) yapılmaz.

170kV üzeri derecelendirilmiş güç transformatörleri için, Hat Ucu AC Dayanım Testi (LTAC), Hat Ucu Operasyonel Darbe Testi (SI) ile değiştirilemez. Hem teorik hesaplamalar hem de geçmiş uygulamalar, 170kV üzeri transformatörlerde hat uçları ile toprak arasındaki ana yalıtımı değerlendirmede LTAC testinin SI testinden yaklaşık %10 daha katı olduğunu doğrulamaktadır.

CNC kademeli testere, transformatör çekirdeğinin kademeli ara parçalarının işlenmesi için kullanılır. İşletim sistemi kendi kendine geliştirilmiştir, programlama gerekmez ve operasyon basittir. Yerli bir yeniliktir ve kademe boyutu doğrudan girilebilir.

Güç transformatörlerinde Hat Ucu AC Dayanım Testi (LTAC) yapmanın amacı, düşük gerilim tarafının başlangıç ucunu mümkün olduğunca belirtilen voltaj değerine yakın tutarken, yüksek gerilim tarafının başlangıç ucunda belirtilen test voltajını indüklemektir. Özel test yöntemleri için zorunlu düzenlemeler yoktur, ancak en yaygın LTAC yöntemi faz kaydırmalı kısa devre topraklama destek yöntemidir. Bu makale, SZ18-100000/220 güç transformatörü örneği kullanılarak bu yöntemi kısaca tanıtmaktadır.

  3.1 Transformatör Parametreleri

Gerilim oranı: 230±8×1.25%/37kV;

Kapasite oranı: 100/100MVA;

Nominal frekans: 50Hz;

Bağlantı grubu: YNd11;

Yalıtım seviyesi: LI950AC395-LI400AC200/LI200AC85

3.2 Test Bağlantısı

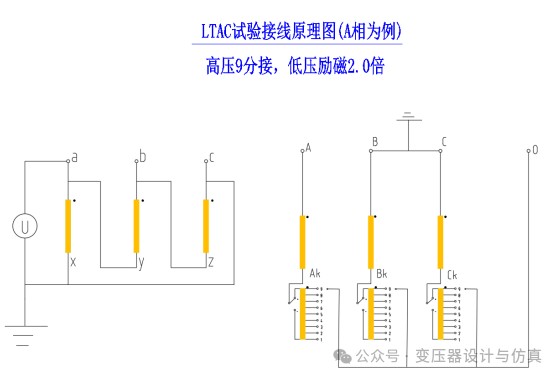

Bu güç transformatörünün hat ucu AC dayanım gerilimi testi (LTAC) için bağlantı prensibi aşağıdaki gibidir:

   LTAC test bağlantısının önemli noktaları şunlardır:

1) LTAC testi faz faz yapılmalıdır, yaklaşık 2 kat indüksiyon çarpanı ile tek fazlı indüksiyon dayanım gerilimi testleri yapılmalıdır. Tam 2 kat indüksiyon çarpanı elde edilemediğinde, izin verilen bir hata payı vardır.

2) Yüksek gerilim A-faz LTAC testi örneği olarak, a ve x terminalleri arasında bir Uax gerilimi uygulanır, x topraklanır ve b/c terminalleri açık bırakılır. Yüksek gerilim B/C terminalleri kısa devre edilir ve topraklanır, yüksek gerilim A terminali ve nötr (0-faz) terminali açık bırakılır.

3) Yüksek gerilim sargısı, tasarım özelliklerine göre belirli bir musluk konumunda olmalıdır, böylece birincil terminal A, 395kV'luk gerekli test gerilimini üretebilir [±%3 sapmaya izin verilir].

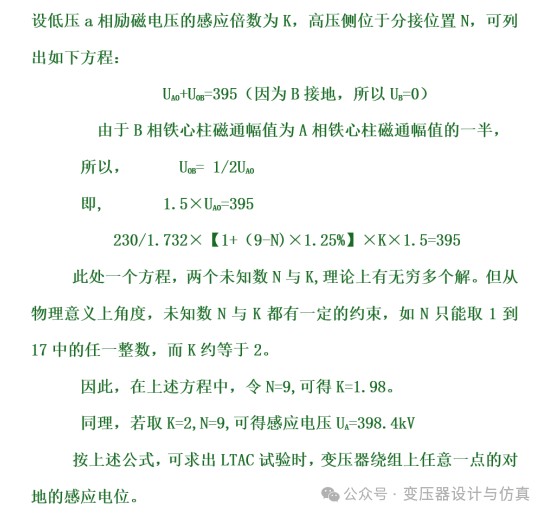

3.3 Hesaplama Süreci

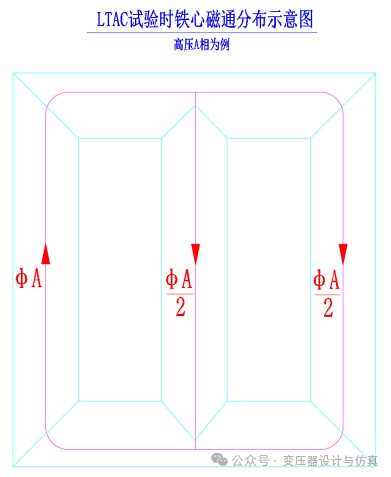

Faraday'ın elektromanyetik indüksiyon yasası ve manyetik akı sürekliliği prensibine göre, B ve C fazlarının demir çekirdek kolonunun manyetik akısının A fazının yarısı olduğu ve yönünün ters olduğu bilinmektedir. Bu nedenle, B ve C fazlarının bobininin indüklenen gerilimi, A fazının yarısıdır.

3.4 Gerilim Dağılımı

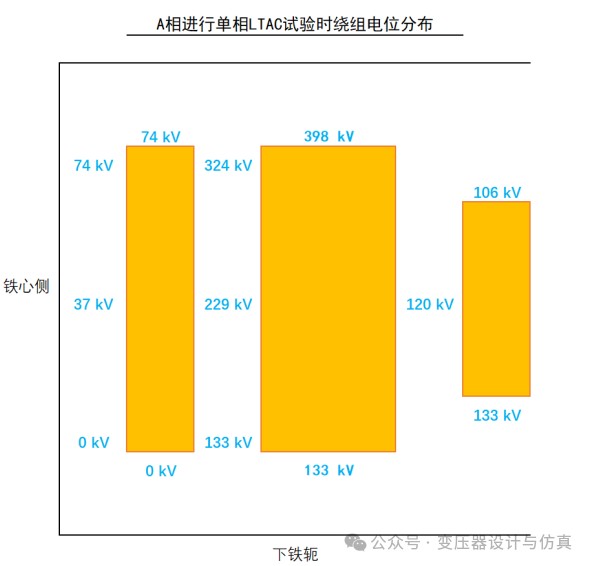

Yukarıdaki hesaplama yöntemi kullanılarak, yüksek gerilim A fazı için LTAC yalıtım testi sırasında her sargının potansiyel dağılımı aşağıdaki gibi hesaplanabilir:

İndüklenen gerilim dağılım diyagramı, tek fazlı LTAC testi sırasında transformatör sargıları arasındaki indüklenen potansiyel farkının minimum kaldığını göstermektedir. Sonuç olarak, bu test, sargılar arasındaki ana yalıtım gücünün sınırlı veya yetersiz değerlendirilmesini sağlar. Ancak, yüksek gerilim elektrik terminali ile toprak arasındaki birincil yalıtım değerlendirmesi en katı gereksinim haline gelir (yükseltici transformatörler için geçerlidir). Tasarımcılar bu nedenle, LTAC testi sırasında yüksek gerilim bobininin elektrik terminalinin, yüksek gerilim bağlantı terminallerinin, kelepçelerin, tank duvarlarının ve yüksek gerilim destek braketlerinin ana yalıtım gücünü titizlikle doğrulamalıdır.
