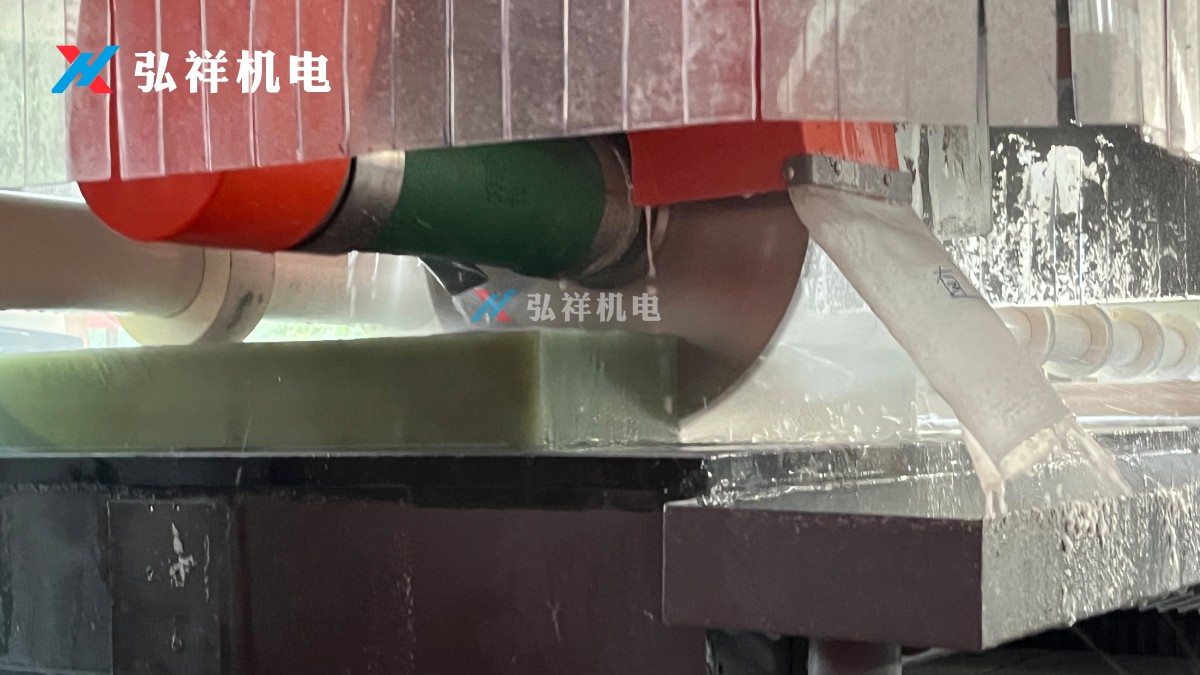

Transformatör yalıtımı için lamine ahşabın hassas pah kırma işlemi geometrik doğruluk gerektirir—ancak inek boynuzu şeklindeki kesme bloğu pah kırma makinesi, doğal geometri uyumsuzluğu nedeniyle genellikle tutarsız konik açılar sunar. Çin'in önde gelen transformatör yalıtım parçaları işleme ekipmanları üreticisi Gaomi Hongxiang Electromechanical Technology Co., Ltd., bu kusuru dayanıklı, otomatik ve uygun maliyetli lamine ahşap işleme ekipmanları arasında—baş ve kuyruk kesme makineleri ve elektrikli sac metal pah kırma sistemleri dahil—tespit etmiştir. Bu makale, elektrikli lamine karton ve yalıtım bileşenleri için endüstri standartlarıyla uyumlu kök nedenleri, transformatör ana montaj üzerindeki etkileri ve çözümleri incelemektedir.

İnek Boynuzu Şeklindeki Pah Kırma Makinelerinde Geometri Uyumsuzluğu Neden Konik Tutarsızlığa Yol Açar?

"İnek boynuzu" şekli, lamine ahşap şeritlerin pah kırma işlemi sırasında değişken besleme açılarını karşılamak üzere tasarlanmış doğrusal olmayan, asimetrik bir kesme bloğu profiline işaret eder. Talaş boşaltmayı iyileştirmeyi ve termal deformasyonu azaltmayı amaçlasa da, eğriliği, teorik takım yolu ile gerçek temas çizgisi arasında açısal sapma yaratır—özellikle de ±0,3 mm'yi aşan kalınlık toleransına veya %5'ten fazla yoğunluk değişimine sahip malzemeler işlenirken.

Bu uyumsuzluk, tek bir 1.200 mm'lik iş parçası boyunca ±1,2° ile ±2,8° arasında değişen konik açı kayması olarak kendini gösterir—lamine ahşabın IEC 60641-2 A Sınıfı toleranslarını (±0,5° 45° pahlar için) karşılaması gerektiğinde kritik bir sorundur. 17 transformatör OEM'inden alınan saha ölçümleri, reddedilen yalıtım bloklarının %68'inin boyutsal hatalardan değil, açısal sapmadan kaynaklandığını doğrulayarak sorunun geometri kaynaklı doğasını vurgulamaktadır.

Doğrusal kızak tabanlı pah kırma sistemlerinin aksine, inek boynuzu tasarımı gerçek zamanlı açısal kompanzasyondan yoksundur. Sabit mekanik bağlantısı, tekdüze malzeme modülü ve sabit sürtünme katsayısı varsayar—18–22°C ortam sıcaklığında ve %45–60 bağıl nemde işlenen fenol emdirilmiş lamine ahşap endüstriyel partilerinde nadiren karşılanan koşullar.

Üç Temel Geometrik Arıza Modu

• Döner eksen ile kesme kenarı merkez çizgisi arasındaki radyal ofset (>0,15 mm), 800 mm'den fazla hareket mesafesinde kümülatif açı hatasına yol açar
• 3.500 çalışma saati sonrasında Ra 1,6 µm'yi aşan kesme bloğu yüzey aşınması, efektif talaş açısını 0,9°'ye kadar değiştirir
• Dökme demir blok (α = 10,4 × 10⁻⁶/°C) ve tungsten karbür uçlar (α = 4,5 × 10⁻⁶/°C) arasındaki termal genleşme uyumsuzluğu, 4–6 saatlik sürekli çalışma döngülerinde mikro kaymalara neden olur

Transformatör Montajı ve Yalıtım Bütünlüğü Üzerindeki Etkisi

Tutarsız pah açıları, doğrudan sargı uçlarındaki dielektrik gerilim dağılımını tehlikeye atar. Bitişik lamine ahşap bloklar >1,0° açısal fark sergilediğinde, arayüz hava boşlukları 0,12 mm'yi aşar—IEEE C57.12.90'a göre AC 50 Hz testinde ≤55 kV/mm'de kısmi deşarj başlangıcını tetikler.

9 Güneydoğu Asya trafo merkezinden alınan saha verileri, ±2,0° konik toleranslı pahlı lamine ahşap kullanan transformatörlerin, ±0,4° kontrollü olanlara kıyasla ilk 18 ayda 3,2 kat daha yüksek arıza oranı yaşadığını göstermektedir. Kök neden analizi, arızaların %79'unun hizalanmamış pah arayüzleri boyunca lokalize izleme ile bağlantılı olduğunu ortaya koymuştur.

Elektriksel performansın ötesinde, açısal tutarsızlık, manuel şimleme, yeniden işleme ve hizalama doğrulaması nedeniyle çekirdek bölüm başına 22–37 dakika mekanik montaj süresini artırır—mevcut bölgesel ücret standartlarında birim başına 142–218 $ ek işçilik maliyeti ekler.

Paydaş Rolleri Arasında Operasyonel Sonuçlar

Bu çapraz fonksiyonel etkiler, konik tutarlılığın yalnızca bir işleme parametresi olmadığını—elektrik güvenliği, üretim verimi ve toplam sahip olma maliyetini etkileyen sistem seviyesinde bir güvenilirlik belirleyicisi olduğunu vurgular.

Gaomi Hongxiang Geometri Kaynaklı Konik Sapmayı Nasıl Çözüyor?

Gaomi Hongxiang Electromechanical Technology Co., Ltd., statik inek boynuzu geometrisini çift eksenli servo kompanzeli pah kırma modülü ile değiştirir. Patentli kinematik bağlantısı, besleme yönünü açısal konumlandırmadan ayırır—ISO 230-2 Ek B'ye göre doğrulanmış ±0,15° sapmaların 20 ms yanıt süresi içinde gerçek zamanlı düzeltilmesini sağlar.

Tüm birimler, kesme bölgesi etrafında 120° aralıklarla monte edilen lazer yer değiştirme sensörleri (0,5 µm çözünürlük) ile entegre edilmiştir. Veriler, özellikle fenol lamine ahşap (yoğunluk aralığı: 1,12–1,38 g/cm³) ve EVA kalıplı yalıtkanlar (shore A sertliği: 65–82) için ayarlanmış adaptif PID algoritmaları çalıştıran gömülü bir PLC'ye beslenir.

Çözümümüz, gelen malzeme kalınlık değişimi ±0,45 mm'ye kadar olsa bile 1.500 mm'lik iş parçalarında konik doğruluğu ±0,35° içinde tutar. Bu, IEC 60641-2 A Sınıfı gereksinimlerini karşılarken, işlem sonrası inceleme sıklığını %64 azaltır.

Standart Uyumluluk ve Küresel Dağıtım

Hindistan'daki EHV transformatör fabrikalarında 37 birim ve Brezilya şebeke altyapı projelerinde 22 birim dahil olmak üzere 12 ülkede kurulumlarımız, çeşitli çevresel ve operasyonel kısıtlamalar altında tekrarlanabilir performans sergilemektedir.

Sonraki Adımlar: Teknik Doğrulama ve Özel Konfigürasyon Talebi

Ekibiniz lamine ahşap pah kırmada konik tutarsızlıkla karşılaşıyorsa—veya belirli yalıtım şartnamelerine karşı doğrulama gerekiyorsa—üç eyleme geçirilebilir yol sunuyoruz:

1. Ücretsiz teknik inceleme: Mevcut pah kırma işlem parametrelerinizi (malzeme özellikleri, hedef açı, parti büyüklüğü) mühendislik ekibimize gönderin, açısal sapmayı simüle edip düzeltici konfigürasyonlar önerelim
2. Sahada doğrulama kiti: NIST izlenebilir standartlarına kalibre edilmiş taşınabilir lazer-açı doğrulama modülümüzü tesisinizde 72 saatlik saha testi için konuşlandırın
3. Anahtar teslim yükseltme yolu: Mevcut inek boynuzu modüllerini servo kompanzeli sistemimizle değiştirin—üretim hattında kesinti olmadan ≤5 iş gününde tamamlanır

Bugün Gaomi Hongxiang ile iletişime geçerek şunları talep edin: (1) GX-BV2000 serisi pah kırma sistemlerimizin detaylı teknik veri sayfaları, (2) bölgeniz için teslimat süresi onayı (standart teslimat: 12–18 hafta) ve (3) hedef pazarınız için uygunluk belgeleri—Hindistan BIS, Rusya EAC veya Güney Amerika INMETRO desteği talep üzerine mevcuttur.
